CI-PC312 자기식 산소 분석기

모델: CI-PC312

CI-PC312 가스 분석기는 고농도 산소 측정을 위한 분석기입니다. 본 분석기는 마이크로프로세서를 기반으로 설계되었으며, 자기 기계식 측정 원리를 기반으로 한 센서를 측정 유닛으로 사용하여 가스 내 O2 농도를 측정합니다. 지능형 설계, 높은 감도, 높은 정확도 및 우수한 안정성을 갖추고 있습니다. 또한 알람 출력, 아날로그 신호 출력, 통신 기능 등을 지원하며, O2 농도 표시 기능을 제공합니다. 공기 분리 설비, 고순도 산소 분석, 고압 산소 저장, 산업 제어, 제약 산업, 원자력 산업 및 화학 산업 분야의 O2 농도 측정에 적합합니다.

문의하기

제품 상세

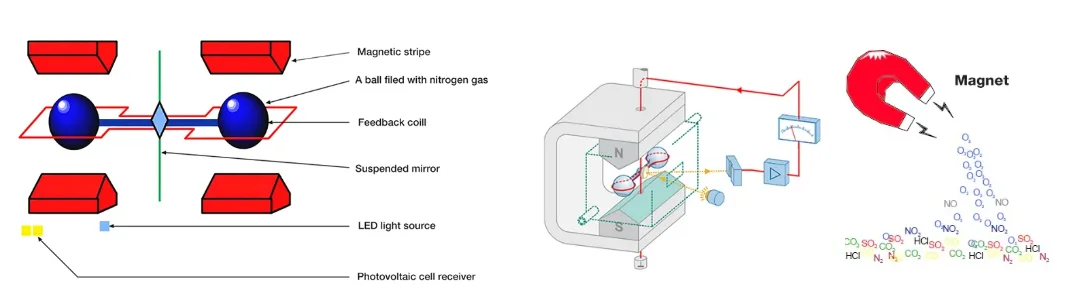

■ 센서 구성

센서는 질소 가스로 채워진 한 쌍의 석영 유리 덤벨 볼로 구성되어 있으며, 플래티넘 와이어로 둘러싸여 전기 피드백 루프를 형성합니다.
덤벨 볼은 자기장 내에 매달려 있으며, 중앙에는 작은 반사경이 설치되어 있습니다.

■ 자기 부상 원리 적용

“자기 부상(Magnetic Levitation)” 효과에 의해 덤벨 주변에 산소 분자가 존재할 경우, 자기장의 작용으로 편향 토크가 발생합니다.
이 편향 토크는 측정 대상 주변 가스의 체적 자화율에 비례합니다.

또한 측정 가스 내 산소 함량에 직접적으로 비례합니다.

■ 측정 원리

회로 내 전류값은 산소 농도에 비례하며, 이를 통해 0~100VOL% 범위에서 측정값의 절대적인 직선성을 보장합니다.

■ 편향 토크 발생 구조

“자기 부상” 효과에 의해 측정부의 두 볼에는 편향력이 작용하며, 이로 인해 편향 토크가 발생합니다.
이러한 계측기의 기본 원리는 편심 토크와 주변 가스를 포함하며, 산소의 상자성 특성을 기반으로 합니다.

■ 적용 제한 사항

본 방식은 배경 가스 내에 높은 자화 특성을 가진 가스(NO, NO2 등)가 존재하는 환경에서는 측정에 적합하지 않습니다.

■ 자기식 덤벨 측정 원리 적용

기계식 덤벨 타입 자기식 측정 원리를 적용하여 높은 측정 정확도, 짧은 예열 시간, 빠른 응답속도 및 우수한 직선성을 제공합니다.

■ 산소 상자성 직접 측정 방식

산소의 상자성 특성을 직접 측정하며, 배경 가스의 간섭 영향을 최소화합니다.

■ 예방 유지보수 진단 기능

예방 유지보수 진단 기능을 적용하여 유지보수 부담을 줄였습니다.

■ 7인치 컬러 터치스크린 적용

7인치 컬러 터치스크린을 사용자 인터페이스 창으로 적용하였습니다.
디스플레이가 뛰어나며 다양한 정보를 표시할 수 있고 조작이 간편합니다.

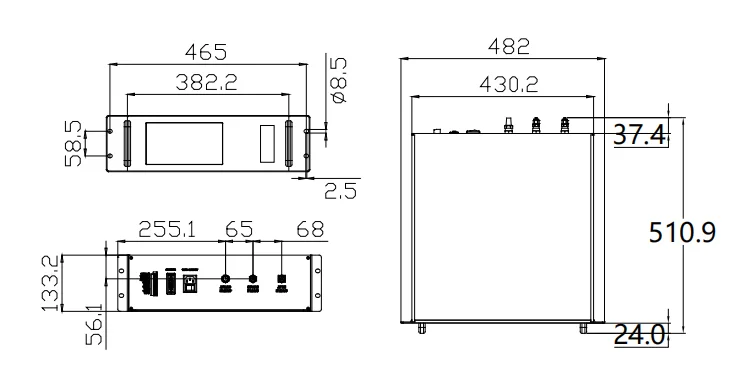

■ 표준 3U 섀시 설계

표준 3U 섀시 설계를 적용하여 다양한 작업 환경의 전처리 시스템과 호환 가능합니다.

■ 강화유리 적용

창 표면에 강화유리를 적용하여 디스플레이 창의 충격 보호 성능을 향상시켰습니다.

■ 통신 기능 지원

RS485 / RS232 양방향 통신 기능을 적용하였습니다.
소프트웨어 선택을 통해 전환 가능하며, 컴퓨터 또는 기타 디지털 통신 장치와 직접 통신할 수 있습니다.

■ 알람 기능 지원

가스 농도가 설정된 알람값을 벗어날 경우 알람이 발생합니다.
알람값은 전체 측정 범위 내에서 설정 가능합니다.

■ 절연 아날로그 출력 지원

절연 아날로그 신호 출력을 지원합니다.
메뉴 설정을 통해 4-20mA 또는 0-20mA 출력 모드를 선택할 수 있습니다.

기술적 매개변수

성능
상자성
범위	0-100%/ 80.00%-99.99% 산소 (측정 범위 사용자 지정 가능)
선형성 오류	±0.1%
제로 드리프트	±0.1/일
스팬 포인트 드리프트	±0.2/월
온도 계수	0℃에서 40℃ 범위 내에서: 영점: <±0.03%/℃ 오차범위: < ±0.05% (측정값)/℃
응답 시간	[0-100% O2]: T63<2.5초 (유량: 200mL/min)
교정 주기	1년 (권장)
센서 수명	2년 이상 (일반적인 사용 기준)
기기 수명	5년 이상 (일반적인 사용 기준)
아날로그 출력
아날로그 출력	두 채널
아날로그 출력 모드	4-20mA/0-20mA, 소프트웨어 전환 지원
부하를 허용하세요	500Ω 미만
제조 환경
주변 온도	0～+40℃
보관 온도	-20～+60℃
샘플 가스 유량	O2: 200mL/min ± 5% (시료 가스 압력을 약 0.05~0.2MPa로 조절하는 것이 좋습니다.)
주변 습도	상대습도 80% 미만

디스플레이 장치	7인치 컬러 터치스크린
전기 데이터
전원 공급 장치	220VAC±10% 50 /60Hz
전력 소비량	30VA 미만
커넥터
입구 및 출구 인터페이스	G(PT) 1/4"-Φ6 스테인리스강 파이프 연결부(선택 사항)
